Гидрораспределители D3MW (NG10) оптимальны для мобильной техники. Высокий расход, различные варианты соединений.

Цена:

по запросу

Гидрораспределитель D1MW основан на серии направляющих гидрораспределителей D1VW типоразмера NG06, имеет дополнительную антикоррозионную защиту корпуса гидрораспределителя, катушки соленоида и трубки якоря, а также имеет такие типичные для рынка передвижного оборудования разъемы, как AMP Junior Timer и «немецкий» (Deutsch) разъем DTО4-2P.

Технические характеристики

  • Высокий уровень антикоррозионной защиты (по дополнительному заказу)

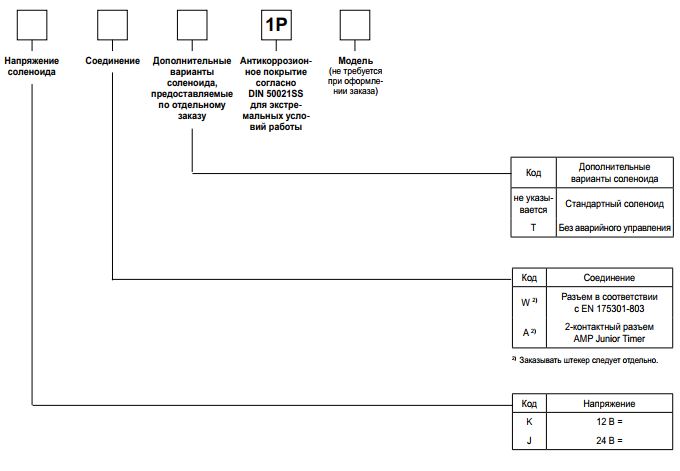

  • Подключение соленоида:
    - стандартное (согласно EN175301-803)
    - с использованием разъема AMP Junior Timer
    - с использованием 2-контактного «немецкого» разъема DTО4-2P «Deutsch»
  • Прочная конструкция для работы в тяжелых условиях.

  • Механический ручной возврат в нейтральное положение (аварийное управление) с резиновым колпаком (по дополнительному заказу)

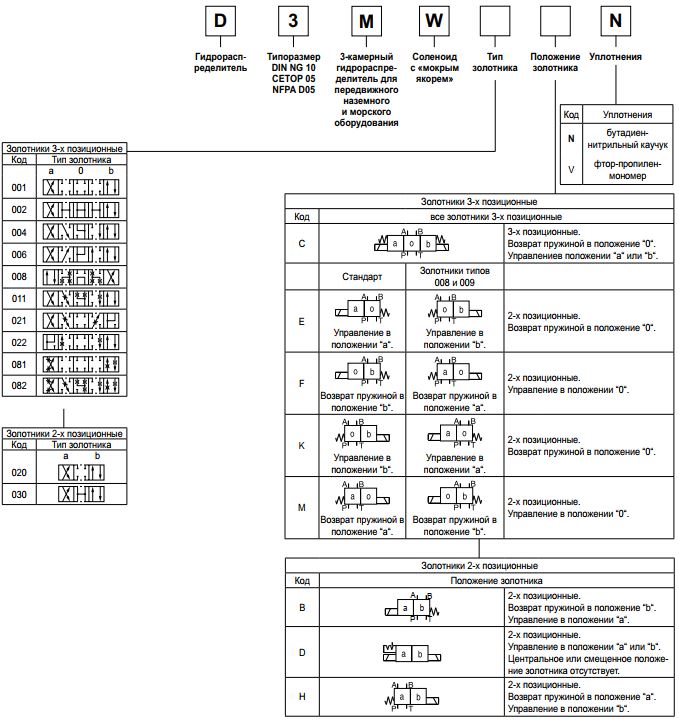

КонструкцияЗолотниковый гидрораспределитель
Способ приведения в действиеСоленоид
ТипоразмерСогласно DIN NG10 / CETOP 05 / NFPA D05
Монтажная поверхностьСогласно DIN 24340 A10 / ISO 4401 / CETOP RP 121-H / NFPA D05
Положение установкибез ограничений, предпочтительно горизонтальное
Температура окружающего воздуха [°C]-25...+50
Средняя наработка на отказ [Год]150
Масса [кг]4,8 (1 соленоид), 6,3 (2 соленоида)

Гидравлические

Макс. рабочее давление [бар]P, A B: 350; T: 210
Рабочая средаМасло для гидросистем в соответствии со стандартом DIN 51524 / 51525
Температура масла [°C]-25...+70
Допустимая вязкость [сСт] / [мм²/с]2.8...400
Рекомендуемая вязкость [сСт] / [мм²/с]30...80
ФильтрацияСогласно ISO 4406 (1999); 18/16/13 (соответствует NAS 1638: 7)
Макс. расход [л/мин]150 (см. пределы смещения)
Утечка при давлении 50 бар [мл/мин]До 20 на канал в зависимости от типа золотника
